Technical Applications & Data Analytics (WS 2021)
Game Design & Management (B. A.)
Dieses Dokument enthält das Kursmaterial für die Veranstaltung Technical Applications & Data Analytics im Bachelorstudiengang Game Design & Management. Es behandelt grundlegende Konzepte der Datenanalyse und -verarbeitung, technische Applikationen wie Microsoft Excel (VBA) und R, verschiedene Datenquellen und deren Zusammenhänge, Speicherung von Daten in Datenbanken und Data Warehouses, sowie wichtige Data Mining Methoden einschließlich Korrelationsanalyse, lineare Regressionsanalyse, Basket-Analyse, Cluster-Analyse K-Means und neuronale Netze. Darüber hinaus werden ethische Aspekte der Datenanalyse und Datenschutzfragen diskutiert.
Technical Applications & Data Analytics
Dies ist der Kursinhalt für die Veranstaltung Technical Applications & Data Analytics im Bachelorstudiengang Game Design & Management an der Hochschule Fresenius - University of Applied Sciences.
Vorstellungsrunde
Einleitung
Lernziele
oder auch: Wie erreiche ich in Zukunft die „Daten-Weltherrschaft“?!
- Datenarten verarbeiten, erstellen und analysieren
- Vor- und Nachteile von Methoden und Applikationen einschätzen können
- verschiedene Applikation beurteilen und einordnen können
- Open Source Applikationen bedienen können
- theoretische Analyse der Algorithmen und Interpretation der Ergebnisse
Gegenwartsbezug
oder auch: Was hat das mit mir und meiner Zukunft zu tun?!
- Für die Wirtschaft bestehst Du mittlerweile fast ausschließlich aus einer Flut an Daten
- Ethik vs. Wirtschaft
- Vorteile der Technik nutzen (z.B. Medizin)
- Was kann ein datenschutzkonformer Ansatz Gutes bewirken?
- Die Datenverarbeitung wird immer automatisierter, neue Jobs werden geschaffen
Der “Fragebogen”
oder auch: Was sind heute die wirklich wichtigen Fragen?!
Als Excel-Makro Code-Beispiel (VBA) auf Ilias verfügbar! Die Excel-Makro-Datei (xlsm) wird regelmäßig aktualisiert, da sie sich in der Entwicklung befindet – daher regelmäßig den aktuellen Stand downloaden!
Der „Fragebogen“ oder auch: Was sind heute die wirklich wichtigen Fragen?!
Abb.: Microsoft Excel „Fragebogen“
Gliederung
Grundbegriffe des Technical Applications & Data Management
- Geschichte der Datenanalyse und Datenverarbeitung (incl. Hardware)
- Bedeutung von Daten und deren Digitalisierung
- Ziele der Datenanalyse und Stand der Technik der Datenanalyse
- Einführung in die Begriffe BI, Reporting und Big Data
Definition Statistik: Wissenschaft von Sammlung, Analyse und Interpretation und Kommunikation von Daten mithilfe mathematischer Verfahren zur Entscheidungsfindung.
Definition Datenanalyse: Der Prozess des Erhebens von Daten, ihrer Auswertung und Interpretation.
Definition Datenverarbeitung: Der Prozess des Datensammelns und deren Umwandlung in nützliche Informationen. Es werden mit angemessenen Techniken (ohne die gewünschten Daten zu beeinträchtigen) Rohdaten in ein besser lesbares Format (Graphen, Dokumente etc.) umwandelt. Die Daten erhalten so die nötige Form und den erforderlichen Kontext, damit sie von Computern interpretiert und von Mitarbeitern in der gesamten Organisation genutzt werden können (Romeijn, 2016; Tukey, 1962)
1.a) Geschichte der Datenanalyse und Datenverarbeitung (incl. Hardware)
- 1934 – 1941: ZUSE Z1, Z2 und Z3 von Konrad Zuse in Relaistechnik (elektromagnetischer Schalter)
- 1945: Idee des Programms (Arbeitsanweisung für den Computer) von John von Neumann
- 1954: Entwicklung der ersten Programmiersprache FORTRAN (Formula Translation; eine Mischung aus wenigen englischen Wörtern, mathematischen Symbolen & Gestaltungsvorschriften)
- 1980: Entwicklung von Mikroprozessoren auf Siliziumbasis
- 1985: Personal Computer von IBM mit Betriebssystem Windows (Abb. 1.a.1)
- 1983: TCP/IP-Protokoll im ARPANET (Vorläufer Internet, aktuell IPv4/6)
- 1989: HTML Entwurf (Hyper Text Markup Language)
Computer Hardwareentwicklung
- Generation 0 (bis 1945)
- Mechanik für Addition
- Generation 1 (1945 – 1955)
- Röhren in Maschinensprache fest programmiert
- Generation 2 (1955 - 1965)
- Transistoren mit Stapelverarbeitung
- Generation 3 (1965 - 1980)
- integrierte Schaltungen (IC), IBM System/360
- Generation 4 (1980 - 1990)
- Personal Computer (PC), IBM PC Modell 5150
- Generation 5 (1990 - ?)
- Laptops, PDAs, Mobiltelefon, etc.
Betriebssysteme und Erscheinungsjahr
- Unix (1969)
- MS-DOS (1981)
- Windows (1985)
- Linux (1991)
- Distributionen (https://en.wikipedia.org/wiki/List_of_Linux_distributions)
- Debian (1993)
- Red Hat Linux (1994)
- Ubuntu (2004)
- Distributionen (https://en.wikipedia.org/wiki/List_of_Linux_distributions)
- MacOS (2001)
Programmiersprachen und Erscheinungsjahr
- Assembler (~ Maschinensprache - aber kein ByteCode, seit 1950)
- Fortran (1957)
- Basic (1964)
- Pascal (1971)
- C (1972) / C++ (1985)
- Python (1991)
- Visual Basic (1991) / VBA (1995)
- R (1993)
- Java (1995) / JavaScript (1995)
- PHP (1995)
- C# (2001)
- Swift (2014), Objective-C (1984)
- Low Code: z.B. Scratch (2007), Power Fx / Power Apps (2021)
Programmierparadigmen / Programmierstile
- Strukturierte Programmierung
- baumartige Zerlegung
- eigeschränkte Verwendung von Sprunganweisungen (GOTO)
- Prozeduale Programmierung
- Aufruf von Prozeduren (geordnete Liste von auszuführenden Anweisungen)
- Prozeduren können andere oder von anderen Prozeduren aufgerufen werden
- Modulare Programmierung
- Programme bestehen of aus Modulen (Teile eines Programmes)
- Objektorientierte Programmierung
- (Objekt ist eine Datenstruktur, ähnelt einem realen Objekt)
- Flexibilität und Wartbarkeit, können einfach verteilt entwickelt werden
Entwicklungsumgebungen (IDE ~ Integrated Development Enviroment)
- Eclipse
- Java, auch fast alle anderen
- IntelliJ IDEA
- Java
- NetBeans IDE
- Java, PHP, C++
- Android Studio
- Java, Android SDKs
- Visual Studio (Code)
- .Net, Studio Code alle Sprachen
- R Studio
- Data Mining, Statistik
- Apple XCode
- Swift und Objective-C für die Systeme macOS, iOS, watchOS und TvOS
Low Code Entwicklungsumgebungen
Erlaubt die Entwicklung von Applikationen mittels einer grafischen
Oberfläche. Im Gegensatz zu klassisch programmierten Computer Programmen,
bei denen der Anteil an handgeschriebenem Code überwiegt, werden große
Teile des Projektes mit einer einfach verständlichen Entwicklungsumgebung umgesetzt
(vgl. Rapidminer oder Microsoft
Power Apps).
Für Kinder und Jugendliche gibt es z.B. mit Scratch und Game Builder Garage für die Nintendo Switch Umgebungen zum Erlernen von Basisfähigkeiten der (Spiele-) Programmierung.
Projektmanagement
Laut der DIN 69901-5:2009 ist ein Projekt ein Vorhaben, das im Wesentlichen durch Einmaligkeit der Bedingungen in ihrer Gesamtheit gekennzeichnet ist (im Gegensatz zur Linienproduktion).
Ziel ist nach dieser Definition, dass Projekte richtig geplant und gesteuert werden, dass die Risiken begrenzt, Chancen genutzt und Projektziele qualitativ, termingerecht und im Kostenrahmen erreicht werden.
Agiles Projektmanagement
SCRUM ist ein Framework, das für die Produktentwicklung in Teamarbeit verwendet werden kann.
Ursprünglich wurde diese Methodik nur bei IT-Projekten eingesetzt, doch mittlerweile kann sie auch in branchenfremden Bereichen zum Einsatz kommen.
Daten wurden seit den 1970er Jahren unterstützend zur Entscheidungsfindung und in Produktionsprozessen eingesetzt. Im Gegensatz dazu sind Daten heutzutage oft auch das finale Produkt.
Glossar: LVS = Lagerverwaltungssystem SCM = Supply-Chain-Management ERP = Enterprise-Resource-Planning MRP = Material Requirements Planning CRM = Customer-Relationship-Management
1.b) Bedeutung von Daten und deren Digitalisierung
Die Informationslogistik befasst sich mit Informationsflüssen in Organisationsstrukturen. Das Ziel der Informationslogistik ist die Versorgung aller erforderlichen Akteure in einer Organisation oder zwischen Organisationen mit den relevanten Daten zum richtigen Zeitpunkt.
Durch die ständig wachsende Menge an Daten aus verschiedensten Lebensbereichen können Produkte und Dienstleistungen digital erweitert und miteinander verknüpft werden. Dieser Entwicklung entsprechend findet auch auf wirtschaftlicher Ebene eine Kehrtwende, von der klassischen Produkt- und Servicezentrierung hin zu einer Fokussierung auf den individuellen Konsumenten und eine auf dessen Bedürfnisse maßgeschneiderte Lösung statt.
Die Schnittstellen zwischen den einzelnen Akteuren, vor allem diejenigen zum Kunden, müssen neu definiert werden um den Bedürfnissen nach individuellen Produkten und Dienstleistungen gerecht zu werden. Daten werden hierzu analysiert und der Erkenntnisgewinn fließt in die Geschäftsprozesse ein.
5 Formen der Datenanalyse
Die nun folgenden 5 Formen der Datenanalyse unterscheiden sich in ihren Zielen, Ihren Methoden und den daraus gewonnenen Erkenntnissen.
a) Die deskriptive Datenanalyse
Die deskriptive Datenanalyse, auch als beschreibende Datenauswertung bezeichnet, konzentriert sich auf die Daten aus der Vergangenheit. Sie ordnet und strukturiert empirische Daten. Durch die Datenauswertung soll die Fragestellung beantwortet werden: “Was ist passiert?”.
Beispielsweise liefert sie Informationen wie den Umsatz im letzten Quartal oder die Art und die Anzahl von Serviceanfragen. Um diese Ergebnisse zu liefern, kann die deskriptive Analyse Daten aus verschiedenen Quellen extrahieren und die Informationen aggregieren, ordnen und strukturieren. Die deskriptive Analyse liefert aber keine Antworten auf Fragen wie: “Warum ist etwas geschehen?”. Oft werden deskriptive Datenanalysen mit anderen Analysemethoden kombiniert.
b) Die explorative Datenanalyse
Ziel der explorativen Datenanalyse ist es, Zusammenhänge in Daten zu finden und Hypothesen zu generieren. Vor der explorativen Analyse existiert nur ein begrenztes Wissen über die Zusammenhänge der Daten und Variablen. Typischer Anwendungsbereich für die explorative Datenanalyse ist das Data Mining. Durch das Aufdecken von Zusammenhängen mit Hilfe der explorativen Datenanalyse lassen sich Rückschlüsse auf die Ursachen der Vorgänge ziehen.
c) Die diagnostische Datenanalyse
Die diagnostische Datenanalyse beschäftigt sich ganz konkret mit der
Fragestellung: “Warum ist etwas geschehen?”. Indem sie historische und
andere Daten vergleicht, Muster identifiziert und Zusammenhänge aufdeckt,
findet sie Ursachen oder gegenseitige Wechselwirkungen. Mit Hilfe der
diagnostischen Datenanalyse können Unternehmen konkrete Problemstellungen
lösen, da die Ursachen aufgezeigt werden.
d) Die prädiktive Datenanalyse
Die prädiktive Datenanalyse, auch als Vorhersageanalyse bzw. Predictive Analytics bezeichnet, gestattet den Blick in die Zukunft. Es wird die Fragestellung beantwortet: “Was wird passieren?”.
Um die richtigen Vorhersagen zu treffen, nutzt die prädiktive Datenanalyse die Ergebnisse der zuvor beschriebenen deskriptiven, explorativen oder diagnostischen Analysemethoden sowie Algorithmen und Methoden der Künstlichen Intelligenz (KI) und des Maschinellen Lernens (ML).
Durch das Finden von Zusammenhängen, Ursachen und zeitlichen Tendenzen werden zukünftige Trends vorhersagbar. Die Vorhersagewahrscheinlichkeit und -genauigkeit hängen maßgeblich von der Qualität der Daten, den gefundenen Mustern, Zusammenhängen und Trends sowie von der Intelligenz der Algorithmen ab. Beispielsweise lassen sich zukünftige Umsätze vorhersagen oder das Kundenverhalten prognostizieren.
e) Die präskriptive Datenanalyse
Die präskriptive Datenanalyse ist die komplexeste und aufwendigste Analysekategorie. Sie liefert Unternehmen aber einen immensen Mehrwert, indem Sie die Fragestellung beantwortet: “Mit welchen Maßnahmen lassen sich Probleme beseitigen, zukünftige Entwicklungen positiv beeinflussen oder die gesetzten Ziele erreichen?”.
Präskriptive Datenauswertungen basieren auf historischen und aktuellen Daten interner und externer Datenquellen. Sie nutzen Ergebnisse zuvor beschriebener Analysekategorien. Die Vorhersagen werden kontinuierlich aktualisiert. Zum Einsatz kommen ML- und KI-Algorithmen, neuronale Netzwerke, Simulationen und Business Regeln.
Digitalisierung bezeichnetdas Umwandeln von analogen Werten in ein digitales Format bzw. digitale Repräsentation), welche zu verarbeiten sind.
Hierzu werden Daten IT-technisch gespeichert, intechnisch gespeichert, in Form von Bits & Bytes. Diese werden in verschiedenen Stellenwertesystemen und Zeichensätzen dargestellt.
Speichereinheiten
Die kleinste Einheit ist 1 Bit. “Bit” steht für “Binary Digit”. In der Informatik wird im Binärsystem gerechnet, was bedeutet, dass es nur zwei Zustände gibt – an / aus bzw. 0 / 1. Der Computer rechnet mit diesen Zahlen, dem binären Dualsystem. Daher wird der Faktor 1024 genutzt, denn im Binärsystem kommt die Zahl 1000 nicht vor, sondern nur 1024 (1, 2, 4, 16, 32, 64, 128, 256, 512, 1024 = 10 Bit.
Stellenwertsysteme
Dualsystem / Binärsystem: Basis 2, Ziffern 0 und 1
Oktalsystem: Basis 8 (= 23), Ziffern 0 bis 7
Dezimalsystem: Basis 10, Ziffern 0 bis 9
Hexadezimalsystem: Basis 16 (24), Ziffern 0 bis 9 und A bis F
Zeichensätze
ASCII: Früher Standardzeichensatz, 7 Bit, Kodierung von 128 Zeichen möglich
ANSI: 8 Bit Zeichensatz, Kodierung von 256 Zeichen möglich. Die Zeichen 0 bis 127 sind der ASCII-Zeichensatz und die Werte zwischen 128 und 255 sind Sonderzeichen.
ISO-8859: Set von Zeichensätzen, die auf 8 Bit basieren und 256 Zeichen abbilden. Die ersten 128 Zeichen (0 - 127) sind immer identisch mit dem ASCII-Zeichensatz. Die zweiten 128 Stellen enthalten spezielle Zeichen. Z.B. ISO-8859-1: schriftspezifische Zeichen für westeurop. / amer. Sprachen
Unicode: Universeller Zeichensatz zur Darstellung aller Zeichen aller Sprachen. 16 Bit gleich 65536 Zeichen (erste Byte auf null gesetzt -> ASCII / ANSI)
UTF-8: „8-Bit Unicode Transformation Format“, unterstützt bis zu 4 Byte, mit denen sich 1.114.112 Zeichen abbilden lassen.
Textbasierte Dateiformate
CSV (comma-separated values) Dateiformat: Eine Textdatei zum Austausch einfach strukturierter Daten, die Trennung der Daten erfolgt mit dem „,“ Zeichen, Zeichenkodierung 7-Bit-ASCII-Code. Beispiel: alter,geschlecht,note_mathe,note_annahme,kopf,angst,interesse,praxis 44,3,1,1,60,1,1,30 22,1,2,4,50,3,3,50
XML: eXtensible Markup Language, wie bei HTML sind Daten von Markierungen umgeben. Es sind Struktur und Bedeutungen zu vergeben. Bsp.:
<?xml version="1.0"?>
<CAT>
<SUBCAT>
<NAME>Izzy</NAME>
<BREED>Siamese</BREED>
<AGE>6</AGE>
<ALTERED>yes</ALTERED>
<DECLAWED>no</DECLAWED>
<LICENSE>Izz138bod</LICENSE>
<OWNER>Colin Wilcox</OWNER>
</SUBCAT>
</CAT>(Text-)Editoren
Um Textdateien jeder Art (aber auch Code wie HTML oder C#) einfach auszu-
lesen und zu bearbeiten gibt es sogenannte Text-Editoren. Hier eine Auswahl
an kostenlosen Programmen für Windows, Mac und iPadOS.
Brackets: Für Mac (und Windows), einfach zu bedienen und etliche neue
Funktionen können durch Erweiterungen hinzuzugefügt werden
https://github.com/adobe/brackets/releases/download/release-1.14.2/Brackets.Release.1.14.2.dmg
NotePad++: Für Windows, mächtige Software mit vielen Funktionen und
Erweiterungen. Wird häufig im Produktiveinsatz verwendet.
Kodex:
Für iPadOS, simpel und leicht zu bedienen Download über den Apple AppStore
Line Feed (LF) vs. Carriage Return + Line Feed (CRLF)
LF: Unter Linux / Unix und Mac wird mittels LF eine neue Zeile eingeleitet (auch mit Newline oder \n bezeichnet).
CRLF: Unter Windows-Systemen wird mit CR eingeleitet (auch mit Carriage Return oder \r bezeichnet) der Cursor an den Anfang der Zeile gesetzt und mit LF die neue Zeile eingeleitet.
Grundbegriffe des Technical Applications & Data Management
Weiterhin muss je nach Anwendungsfall der eigentliche Ort der Datenanalyse ausgewählt werden. Je nach Anforderung ist es sinnvoll Daten zentral zu verarbeiten, wofür sie erst an einen zentralen Ort transportiert werden müssen. Dies ist erstens aufwändig und zweitens übersteigt die Menge an Daten womöglich die Systemkapazitäten.
Der Ansatz, die Daten remote, sprich dort zu verarbeiten, wo sie entstehen, bietet die Chance den Prozess effizienter zu gestalten, und zusätzlich nicht nur statische Datenbestände, sondern auch kontinuierlich Ströme von Daten in Echtzeit auszuwerten.
Datenanalyse ist praktisch betrachtet
das Einlesen, Aufbereiten, Modellieren, Visualisieren und Kommunizieren von Daten.
Die Schritte Aufbereiten, Visualisieren und Modellieren folgen keinem starren Ablauf.
Die Datenanalyse ist in einen Rahmen eingebettet. Dieser beinhaltet philosophische und technische Grundlagen
1.c) Ziele der Datenanalyse und Stand der Technik
Ziel der Datenanalyse ist es, aus den vorhandenen Daten durch Anwendung verschiedener Methoden und Analyseverfahren die jeweils benötigten Erkenntnisse oder Informationen zu gewinnen.
Durch Technologien wie KI (Künstliche Intelligenz) und Machine Learning, lassen sich automatisiert große Datenmengen analysieren und zur Verbesserung von Geschäftsprozessen heranziehen.
Große Rechenzentren können diese Analysen binnen kurzer Zeit durchführen.
1.d) Einführung in die Begriffe BI, Reporting und Big Data
Es sind grundsätzlich zwei verschiedene Blickwinkel der Daten- auswertung zu Unterscheiden: 1. Business Intelligence „Was ist in der Vergangenheit bis heute geschehen und warum ist es geschehen?“. Die Business Intelligence findet Muster und Trends, zielt aber nicht darauf ab, die zukünftigen Entwicklungen vorherzusagen. 2. Business Analytics „Warum ist etwas geschehen und was bedeutet das für die Zukunft?”. Es werden die verantwortlichen Faktoren und kausalen Zusammen- hänge für die Geschehnisse und Abläufe ermittelt. Diese nutzt Business Analytics, um Vorhersagen über zukünftige Entwicklungen zu machen.
Reporting
Der Begriff Reporting beschreibt das systematische Erstellen von Berichten auf Basis relevanter Unternehmensdaten
und Informationen.
Wichtigstes Ziel des Reportings ist die Unterstützung der Führungs- und Entscheidungsprozesse in den verschiedenen Unternehmensbereichen.
1.d) Einführung in die Begriffe BI, Reporting und Big Data
Big Data
Big Data steht für die große Mengen an Daten – Daten in der Größenordnung von Zettabytes, die von Computern, Mobilgeräten und elektronischen Sensoren produziert werden.
Anhand dieser Daten können Unternehmen Entscheidungen treffen, Prozesse und Richtlinien verbessern und kundenorientierte Produkte, Services und Erfahrungen entwickeln.
Big Data werden nicht nur wegen ihres Umfangs als „groß“ bezeichnet, sondern auch wegen der Vielfalt und Komplexität ihrer Beschaffenheit.
Technical Applications
- Einführung in die technische Datenerfassung
- Verschiedene Quellen von Daten und deren Zusammenhänge
- Speicherung der Daten, Datenbanken, Datawarehouses
- Grundlagen der Technischen Applikationen
- Einführung in verschiedene Anwendungen und deren Darstellung mit Vor- und Nachteilen
2.a) Einführung in die technische Datenerfassung
Die Anforderungen von Datenanalyse, Data Mining, maschinellem Lernen und auch der klassischen Statistik gleichen sich. Die geteilten Wissensgebiete zur Anwendung dieser Verfahren sind:
- Philosophische Grundlagen
- Mathematisch-statistische Anwendungen
- Computerwissenschaftliche Anwendungen
- Fach- und Branchenkenntnis
Microsoft Excel
Die einfachste Form Daten am PC zu betrachten, bearbeiten und darzustellen ist heutzutage Microsoft Excel oder eine vergleichbare Tabellenkalkulation. Excel ist in Version 1.0 erstmals 1985 für Macintosh erschienen. Im November 1987 in Version 2.0 ist es auch für Windows (Windows 2.x / 386) erschienen.
Grundbegriffe
Daten (die Einzahl Datum ist ungewöhnlich) kann man als Informationen, die eine Funktion haben, beschreiben.1 Somit sind, von für den Menschen nützliche Daten, beliebige Daten ohne Zweck und Systematik ausgenommen (Sauer, 2019). Der Zweck muss demnach zumindest Fachpersonal bekannt und gängigen Methoden der Datenerfassung und Datenverarbeitung zugänglich sein.
Daten bestehen somit aus Merkmalen (Variablen). Hinzu kommen Beobachtungseinheiten (Fälle, Beobachtungen). Eine Tabelle mit ihren rechtwinkligen Achsen der Zeilen und Spalten hält im Kopf die Variablennamen und in den einzelnen Zeilen, die jeweils dem Merkmal zugordneten Objekte.
Merkmal 1 | Merkmal 2 | Merkmal 3 Objekt 1 M1 | Objekt 1 M2 | Objekt 1 M3 Objekt 2 M1 | Objekt 2 M2 | Objekt 2 M3 Objekt 3 M1 | Objekt 3 M2 | Objekt 3 M3
Abb. 2.a.3: Tabelle als Datensatz
Verschiedene Quellen von Daten und deren Zusammenhänge
Die Herkunft von Daten wird differenziert betrachtet.
Primärdaten
- Beobachtung
- Befragung
- Experimentell
- Sekundärdaten
- Interne Quellen
- Externe Quellen
2.b) Verschiedene Quellen von Daten und deren Zusammenhänge
Speicherung von Daten in Dateien
Typischer Weise werden Daten in CSV und XML Dateien gespeichert.
Einfache Text-Dateien (.txt) oder Textverarbeitungsdateien mit Endungen (Suffix) wie .docx (Microsoft Word) bzw. .xlsx (Microsoft Excel) und offene Formate (.odt) von Open-Source Office Suiten, eignen sich aufgrund der evtl. fehlenden Bibliotheken bzw. der fehlenden Struktur in den technischen Applikationen eher weniger.
Ebenso denkbar ist die Speicherung in einer Binärdatei. Hier sind die Daten in Bitmustern gespeichert und nur mit entsprechenden Import-Bibliotheken der technischen Applikationen lesbar.
2.c) Speicherung der Daten, Datenbanken, Datawarehouses
Data Warehouse
Ein Data Warehouse ist eine Art Datenmanagementsystem, mit dem BI- Aktivitäten (Business Intelligence), insbesondere Analysen, aktiviert und unterstützt werden. Data Warehouses dienen ausschließlich zur Durchführung von Abfragen und Analysen und enthalten häufig große Mengen an Verlaufsdaten. Die Daten in einem Data Warehouse stammen üblicherweise aus einer Vielzahl von Quellen, z. B. aus Anwendungsprotokolldateien und Transaktionsanwendungen.
Ein Data Warehouse zentralisiert und konsolidiert große Datenmengen aus mehreren Quellen. Die Analysefunktionen ermöglichen es Unternehmen, wertvolle Geschäftsinformationen aus ihren Daten abzuleiten, um die Entscheidungsfindung zu verbessern. Im Laufe der Zeit wird ein Verlaufsdatensatz erstellt, der für Daten- und Geschäftsanalysten von unschätzbarem Wert sein kann. Aufgrund dieser Funktionen kann ein Data Warehouse als die „einzige Quelle wahrer Daten“ eines Unternehmens betrachtet werden.
Speicherung von Daten in Computerspielen
Eine Datenbank ist ein elektronisches Verwaltungssystem, das besonders mit großen Datenmengen effizient, widerspruchsfrei, dauerhaft umgehen muss und logische Zusammenhänge digital abbilden kann.
Es können Datenbestände aus verschiedenen Teilmengen zusammengestellt und bedarfsgerecht für Anwendungsprogramme und deren Benutzern angezeigt werden.
Heutzutage kann eine Datenbank viele Informationen beinhalten. Komplexe Datenbanken werden oft in Warenwirtschaftssystemen (abgekürzt WWS oder WaWi) verwendet oder auch zur Verarbeitung von Sozial- und Gesundheitsdaten (Sozialversicherungsträger, Sozialhilfeträger, Versorgungsbehörden, Haus- und Fachärzte).
Spiele verwalten eine Menge Daten. Zum einen die Werte und Eigenschaften von In-Game Gegenständen, sowie die erhobenen Daten von Spieler- Interaktionen und Verhalten (z.B Highscores).
Da Spiele oftmals im Hinblick auf Performance konzipiert werden, müssen diese Daten effizient und konsistent gespeichert werden. Hierzu eigenen sich Datenbanksysteme um große Datenmengen zu speichern.
Structured Query Language – SQL
Datenbank-Sprache(n):
- MySQL
- Microsoft SQL Server
- SQLite
- uvm. -> Datenbank-Management-Systeme!
Datenbank-Definition- und Manipulationssprache:
- Data Definition Language (DDL)
- Data Manipulation Language (DML)
- Data Control Language (DCL)
Data Definition Language
# Erstellen einer Tabelle
CREATE TABLE loot_table(
id integer PRIMARY KEY,
name
text,
probability float);
# Löschen einer Tabelle
- DROP TABLE
# Editieren der Tabellenstruktur
- ALTER TABLEData Manipulation Language
# Daten in Tabelle einfügen
INSERT INTO loot_table(1, ’Stuff you don’t need’, 0.999);
INSERT INTO loot_table(2, ’Stuff you need’, 0.0001);
INSERT INTO loot_table(3, ’Stuff you might need’, 0.0099);
# Daten in Tabelle verändern
UPDATE loot_table SET probability = 0 WHERE id <> 1
# Daten in Tabelle löschen
DELETE FROM loot_table WHERE probability < 0.1
# Daten der Tabelle ausgeben
SELECT \* FROM loot_tableVerbund von Daten
# Verbund von Daten aus zwei Tabellen
JOIN
SELECT
l_t.id, l_t.name, price
FROM loot_table l_t
LEFT JOIN marketvalue_table mv_t
ON mv_t.name = l_t.name| id | name | price |
|---|---|---|
| 1 | Stuff you don’t need | 1 |
| 2 | Stuff you need | 100 |
| 3 | Stuff you might need | 25 |
Mengenoperationen
# Mengenoperationen auf Tabellen
UNION
SELECT \* loot_table
UNION ALL
SELECT id, name, probability
INTERSECT
SELECT \* loot_table
INTERSECT
SELECT id, name, probability WHERE id IN (1, 2)
MINUS
SELECT \* loot_table
MINUS (EXCEPT!)
SELECT id, name, probability WHERE id IN (1, 2)Fragen an Lukas der als Gast-Dozent zu einer Vorlesung kam (er ist Softwareentwickler im Gaming-Bereich für Datenbanksysteme)
- Welche Arten der Speicherung von Spieldaten (Spielstände, Konfiguration / Einstellungen, Werte von Spielobjekten z.B. Fußballspieler) gibt es grundsätzlich und welche Vor- und Nachteile (Komprimierungsgrad, Geschwindigkeit, Datensicherheit) hat das jeweilige?
- Wie groß ist das Team?
- Welche Aufgaben hast Lukas im Einzelnen?
- Ungefähre Auflage / Verkäufe des Spiels?
- Verwendete Programmiersprache(n) und Entwicklungsumgebungen
- Warum kam keine Game-Engine wie z.B. Unity 3D zu Einsatz?
SQL-Workshop mit Lukas (Datei SQL_mit_Lukas.R auf Ilias)
# Mit LEFT JOIN zwei Tabellen vereinen, mit UNION Einträge hinzufügen
# R Code in **Farbe**, SQL Code in **Farbe** koelsch <- read.csv("Koelsch.csv")
kirche <- read.csv("Kirche.csv")
print(koelsch)
print(kirche)
koelsch_kirche <- sqldf('
SELECT kirche.Jahr, Koelsch AS "Kölschkonsum", Austritte AS "Kirchenaustritte"
FROM koelsch
LEFT JOIN kirche ON kirche.Jahr = koelsch.Jahr
WHERE kirche.Jahr = 2020
UNION ALL
SELECT kirche.Jahr, Koelsch AS "Kölschkonsum", Austritte AS "Kirchenaustritte"
FROM koelsch
LEFT JOIN kirche ON kirche.Jahr = koelsch.Jahr
WHERE kirche.Jahr <> 2020
')Grundlagen
Für die Durchführung der in diesem Kurs behandelten praktischen Anwendungsfälle wird spezielle Data-Analyse-Software (R) eingesetzt, deren Bedienung und Funktionalität erweiterte Kenntnisse voraussetzt.
Darüber hinaus sind Kenntnisse in der Tabellenkalkulation (Excel) notwendig. Mit einem Tabellenkalkulationsprogramm können Daten einer ersten Analyse unterzogen werden; es lassen sich Abhängigkeiten zwischen Attributen entdecken, oder die Ergebnisse eines Daten-Analyse-Modells können analysiert beziehungsweise nachgearbeitet werden.
Ein Text-Editor (Notepad++ (Windows), Brackets (MacOS), Kodex (iPadOS)), der zudem die Arbeit mit Makros ermöglicht, ist ein weiteres nützliches Werkzeug in der Vor- sowie Nachbereitung einer Datenanalyse.
Nicht zuletzt sei darauf verwiesen, dass hin und wieder die eigene Entwicklung kleiner Programme (Funktionen für Berechnungen) für die Datenvorverarbeitung sowie die Analyseauswertung erforderlich sein kann. Dazu kann eine beliebige Programmiersprache (z.B. R oder VBA) herangezogen werden.
Vor- und Nachteile von R
ist kostenlos da Open Source
viele Erweiterungen verfügbar
eigene R-Pakete (mit eigenen Daten oder Funktionen lassen sich mittels Github erstellen
gute Dokumentation und viele Anleitungen (Community) im Netz
für viele Anwendungszwecke geeignet (z.B. um SQL zu lernen)
für alle Plattformen verfügbar (Windows, Mac, Linux, iPadOS)
viele Konnektoren zu anderen Sprachen (z.B. zu Datenbanken)
umfangreicher Funktionsumfang -> lange Einarbeitung notwendig
setzt fortgeschrittene Statistik-Kenntnisse voraus
nur eines unter vielen Statistik-Programmen (im Hinblick auf Bewerbungen)
Einführung und Erarbeitung der „Data Management“
- Grundlagen der Algorithmen
- Data Management Methoden
- Prozesse des Data Mining
- Techniken des Data Mining
- Visuelle und Maschinelle Verfahren des Data Mining
- Einführung und Übersicht der Algorithmen des Data Mining
- Interpretation der Verschiedenen Algorithmen und Reflektion der Ergebnisse des Data Mining
- Grundlagen des Web und Text Mining
3.a) Grundlagen der Algorithmen
Definition Algorithmus
Ein Algorithmus ist eine formale Handlungsvorschrift zur Lösung von Instanzen einer bestimmten Problemklasse. (Sauer, 2019)
Die Bezeichnung ist abgeleitet aus dem Namen des persischen Gelehrten Muhammad ibn Musa al-Chwarizmi.
Informelle Beispiele
In der Alltagssprache werden oft informelle Beispiele für Algorithmen angeführt, z. B.:
- Kochrezept
- Bauanleitung
- Schriftliches Rechnen
- Weg aus dem Labyrynth
- Zeichnen eines Kreises
3.b) Data Management Methoden
Definition Data Management
Data Management befasst sich mit den Themen und Disziplinen deren Ziel es ist, Daten bereitzustellen und zu verwalten.
Lean Data Management ist die Verbesserung dieser Disziplinen durch Vermeidung von Verschwendungen. Verschwendungen im Datenmanagement treten hauptsächlich auf, wenn Prozesse ineffizient laufen oder fehlerhafte Ergebnisse liefern, weil die Daten auf denen sie basieren, schlecht strukturiert oder gar falsch sind. Auswirkungen sind steigende Prozesskosten und Umsatzverluste.
Methoden des Data Managements
Vereinfachen Sie den Zugriff auf traditionelle und neue Daten. Mehr Daten bedeuten im Allgemeinen bessere Prädiktoren.
Stärken des Data Scientists mit fortschrittlichen Analysetechniken. Die Häufigkeitsanalyse hilft beispielsweise, Ausreißer und fehlende Werte zu identifizieren, die andere Maße wie Mittelwert, Durchschnitt und Median verzerren können.
Bereinigen der Daten, um Qualität in bestehende Prozesse zu integrieren. Bis zu 40 Prozent aller strategischen Prozesse scheitern an schlechten Daten.
Gestalten der Daten mit flexiblen Manipulationstechniken. Die Vorbereitung von Daten für Analysen erfordert das Zusammenführen, Transformieren, Denormalisieren und manchmal das Aggregieren der Quelldaten aus mehreren Tabellen in eine sehr breite Tabelle (Analytische Basistabelle, ABT).
Metadaten freigeben, über Datenverwaltungs- und Analysedomänen hinweg.
3.c) Prozesse des Data Mining
Definition Data Mining
Data Mining ist ein analytischer Prozess, der eine möglichst autonome und effiziente Identifizierung und Beschreibung von interessanten Datenmustern aus großen Datenbeständen ermöglicht.
Methoden
Die Methoden des Data Minings lassen sich grundsätzlich in die Gruppen Klassifikation, Prognose, Segmentierung und Abhängigkeits- entdeckung enteilen.
3.d) Techniken des Data Mining
Grundsätzliches
Die Visualisierung von Datenanalyse Ergebnissen reicht in der Regel alleine nicht aus. Bei der vorherigen Datentransformation mittels die Schlüsselverben werden wichtige Variablen ausgewählt und die wichtigen Beobachtungen herausgefiltert. Zudem können neue Variablen erstellt, sowie sinnvolle Zusammenfassungen berechnet werden (Wickham & Grolemund, 2017).
3.e) Visuelle und Maschinelle Verfahren des Data Mining
Visuelle Verfahren
Unter zur Hilfename von Tools, können Data Mining Prozesse und Algorithmen einfach konfiguriert und die Ergebnisse zur leichten Verständlichkeit visualisiert werden.
Ein Beispiel ist Knime. Die Datenmanipulation wird visuell anhand einzelner Funktionsknoten dargestellt und kann individuell beschriftet werden. Dadurch werden die einzelnen Prozessschritte greifbar und der komplette Analyseprozess dadurch langfristig nachvollziehbar und reproduzierbar.
Maschinelle Verfahren (Datei mining.py auf Ilias)
Mittels Programmierung (oder Scripting) ist es möglich Datenauswertungen durch die Ausführung von Code zu erstellen. Für die Datenanalyse wird am häufigsten die Programmiersprache Python verwendet.
# Bibliotheken laden
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
import scipy.stats as stats
import seaborn as sns
from matplotlib import rcParams
# Daten sichten
# read data from csv file
df = pd.read_csv('./Daten/kc_house_data.csv')
print(df.describe())Die Algorithmen
Zur Mustererkennung in Daten kommen Algorithmen aus der Statistik, Mathematik und Informatik zum Einsatz.
3.f) Einführung und Übersicht der Algorithmen des Data Mining
Anwendungsbeispiele
- Customer Relationship Management
- CLV-Vorhersagen
- Cross- und Upselling Optimierung
- Churn Prediction
- Produktion und Logistik
- Optimierung der Supply Chain
- Predictive Maintenance
- Prognose von Nachfrage
- Medizin / Forschung Allgemein
- Erkennung von Krankheiten auf Bildern
- Therapievorschläge
- Identifizierung von Anomalien
3.g) Interpretation der
Verschiedenen Algorithmen und Reflektion der Ergebnisse des Data Mining
Data Mining Algorithmen
- Lineare Regression
- Logistische Regression
- Entscheidungsbäume
- ID3, C4.5, CART, CHAID, MARS
- Support Vector Maschine (SVM)
- Clustering Algorithmen
- K-Means, DB-Scan, Self Organized Maps, Hierarchisches Clustering
- Random Forest
- Gradient Boosted Trees
- künstliche Neuronale Netze
- Recommernder System
- Assoziations Analysen
- Apriori Algorithmus, FPgrowth
3.g) Interpretation der Verschiedenen Algorithmen und Reflektion der Ergebnisse des Data Mining
Auswahl des passenden Algorithmus
- Klassifikation
- z.B. Kundengewinnung
- Entscheidungsbaum / Decision tree -> Reaktion von Kunden
- z.B. Kundengewinnung
- Prognose
- z.B. Kundenwert eines Unternehmens (B2B)
- Text Mining (z.B. Webseite) -> steigender Wert
- z.B. Kundenwert eines Unternehmens (B2B)
- Gruppierung
- z.B. Kundenverhalten
- *Cluster Analyse (K-Means) -> Reaktion von Kunden
- z.B. Kundenverhalten
- Assoziation
- z.B. Regeln unabhängig vom Kunden (ist evtl. nicht bekannt)
- Warenkorbanalyse / Basket Analysis -> steigender Absatz
- z.B. Regeln unabhängig vom Kunden (ist evtl. nicht bekannt)
Text Mining
Text Mining befasst sich mit der Analyse von Textdokumenten. Texte sind im Gegensatz zu Datenbanken und Web-Seiten unstrukturiert. Texte genügen natürlich auch Strukturvorgaben wie einer Grammatik, […] letztendlich sind sie unstrukturiert.
Häufig ist man an einer Klassifizierung eines Dokuments, beispielsweise nach Themengebiet oder fachlichem Niveau, interessiert. Ein Ansatz ist, zunächst relevante mengebiet oder fachlichem Niveau, interessiert. Ein Ansatz ist, zunächst relevante Begriffe aus dem Dokument zu extrahieren, um anhand dieser das Dokument einzuordnen. Eine zweite mögliche Anwendung ist die Quantifizierung der Ähnlichkeit von Dokumenten.
[…] Da die Daten nur unstrukturiert vorliegen, ist der erste Schritt das Extrahieren der interessanten Informationen aus den Textdokumenten. Dies können beispielsweise Schlüsselwörter, die Häufigkeitsverteilung von Begriffen oder eine erste Kategorisierung oder hierarchische Gruppierung sein. Irrelevante Wörter (stop words) müssen herausgefiltert und Abkürzungen erkannt werden (Cleve & Lämmel, 2020).
3.h) Grundlagen des Web und Text Mining
Web Mining
Anwendungen des Data Minings, die das Internet als Datenquelle für die Mustererkennung heranziehen, werden unter dem Themengebiet des Web Minings zusammenge-fasst. In Abhängigkeit von der inhalts- oder nutzungsorientierten Analyse des World Wide Web (WWW) lassen sich die Teilgebiete Web Content Mining, Web Structure Mining und Web Usage Mining voneinander abgrenzen.
Web Content Mining befasst sich mit der Analyse von den im WWW befindlichen Daten. Dazu gehören textuelle und multimediale Informationen jeglichen Formats. […]
Web Structure Mining untersucht Links und Link-Strukturen. Dadurch können wichtige beziehungsweise populäre Seiten gefunden werden. […]
Web Usage Mining dagegen befasst sich mit dem Verhalten von Internet-Nutzern. Bei dieser Form des Web Mining werden Data-Mining-Methoden auf die Protokolldateien des Webservers angewandt, um Aufschlüsse über Verhaltensmuster und Interessen der Online-Nutzer zu erhalten. […]
Erarbeiten IT-technischer Rahmenbedingungen
Erarbeiten IT-technischer Rahmenbedingungen:
- Anleitung / Installation der Open Source Lösung auf den Rechner der Studenten und Konfiguration von Microsoft Excel (VBA)
- Einführung und Anleitung der Applikation R
- Datenerfassung sowie das Einlesen der Beispieldaten zur ersten Analyse
4.a) Anleitung / Installation der Open Source Lösung auf den Rechner der Studenten und Konfiguration von Microsoft Excel (VBA)**
Excel Datei mit Makro-Code (VBA) anpassen
- Entwicklertools aktivieren:
- auf der Registerkarte Datei zu Optionen -> Menüband anpassen
- Menüband anpassen und unter Hauptregisterkarten das Kontrollkästchen Entwicklertools aktivieren
- Erläuterung des Fragebogens
- Excel Datenblätter
- Fragebogen -> Maske zum erheben der Daten
- Daten -> Rohdaten des einzelnen Fragebogens
- Datenspeicherung -> Rohdaten aller Fragenbögen -> Speicherung in CSV-Datei oder XML-Datei möglich
- VBA Code -> auf Menüband auf Entwicklertools und links auf
Visual Basic klicken und die entsprechenden Elemente anpassen
Installation der (Text-)Editoren Windows Für das Microsoft Windows Betriebssystem hat sich der kostenlose Editor Notepad++ in Funktionsumfang, Performance und Anwenderfreundlichkeit einen deutlichen Vorsprung gegenüber der Konkurrenz erarbeitet. Notepadd++ herunterladen unter:https://notepad-plus-plus.org/downloads/
MacOS
Für das Apple MacOS Betriebssystem kann man sehr gut auf den kostenlosen Editor Brackets von Adobe zurückgreifen. Brackets herunterladen unter: https://brackets.de.uptodown.com/macUnterhttps://registry.brackets.io lassen sich eine Vielzahl an Erweiterungen downloaden und unter Datei – Erweiterungsverwaltung installieren. Für die Vorlesung sind wichtig:
- Beautifiy (Code formatter, z.B. XML-Struktur)
- Documents-Toolbar (Toolbar mit Tabs)
- BracketstoIX (Top menu IX mit vielen Funktionen)
- Excel to Table (Excel Tabellen in Brackets einfügen)
- Newline (konvertiert den Zeilenumbruch LF (Mac / Linux) <–> CRLF (Windows))
iPadOS
Für das Apple iPad kann der Editor Kodex über den Apple App Store installiert werden.
4. Erarbeiten IT-technischer Rahmenbedingungen 4.a) Anleitung / Installation der Open Source Lösung auf den Rechner der Studenten und Konfiguration von Microsoft Excel (VBA)
Installation von R
R herunterladen unter: https://cran.r-project.org/bin/macosx/(MacOS) oder https://cran.r-project.org/bin/windows/base/(Windows)
Inhalte und Anwendungsgebiet
In dem Installations-Paket sind alle notwendigen Basisfunktionen enthalten (base-package) siehe https://stat.ethz.ch/R-manual/R- devel/library/base/html/00Index.html.
R ist eine vollständige, objekt-orientierte Programmiersprache und kann vielfältige Operationen mit einer eigenen Syntax ausführen. Häufig wird R zur statistischen Datenverarbeitung eingesetzt.
Im Comprehensive R Archive Network (kurz: CRAN), einem Netz aus Webservern, werden über 2000 Funktionserweiterungen, Datensätze und Code in Form von Paketen bereitgestellt.
4. Erarbeiten IT-technischer Rahmenbedingungen 4.a) Anleitung / Installation der Open Source Lösung auf den Rechner der Studenten und Konfiguration von Microsoft Excel (VBA)
R auf dem iPad (oder iPhone) installieren
Auf dem iPad im App Store TestFlight installieren. Dann mittels des Links die aktuelle Beta
von iSH-AOK installieren: https://testflight.apple.com/join/X1flyiqE
Um R auf dem iPad sinnvoll nutzen zu können, kann die Dateien App in den Splitscreen an den Bildschirmrand hinzugefügt werden.
In der Dateien App muss vorher das Laufwerk ish aktiviert werden. Die Ausgabe-Dateien liegen unter ish /home/ish/R/
Nach der Ausgabe eines Diagrammes zum Aktualisieren des Ordnerinhaltes einmal
zurück und wieder rein gehen.
R Studio und Xquartz installieren
RStudio herunterladen unter (R muss vorher installiert sein): https://www.rstudio.com/products/rstudio/download/#download(Windows / MacOS)
XQuartz herunterladen unter: https://www.xquartz.org(MacOS)
Unter RStudio lassen sich komplexe Skripte ausführen, das Paketmanagement ist vereinfacht sowie ist die grafische Ausgabe möglich.
XQuartz bietet unter MacOS eine X.Org (X Window System) Version. X.Org ist unter Linux / Unix die grafische Benutzeroberfläche.
4.b) Einführung und Anleitung der Applikation R
Erste Schritte mit R Grundsätzliches
- R unterscheidet zwischen Groß- und Kleinschreibung, d.h. Oma und oma sind verschiedene Wesen
- R verwendet den . (Punkt) als Dezimaltrennzeichen
- Fehlende Werte werden in R durch NA gekennzeichnet
- Kommentare (nicht auszuführender Code) werden mit dem # (Hashtag) eingeleitet
- Variablennamen sollten mit Buchstaben beginnen, sowie können sie Zahlen und _ enthalten
- Um den Inhalt einer Variablen auszulesen, geben wir einfach den Namen an
- Text muss in ““ oder ’‘ (doppelte oder einfache Anführungszeichen) gesetzt werden
R Code
# Kommentare / nicht ausführbarer Code werden mit der Raute bzw. hashtag eingeleitet
temperatur <- -10
# der Variablen temperatur den Wert -10 zuweisen
print(temperatur)
# Variable temperatur ausgeben
text <- "Dies ist ein Text"
# Text einer Variablen zuweisen
print(text)
# Variable text ausgeben
print(text)
# Variable einer anderen zuweisen
text <- temperatur4.b) Einführung und Anleitung der Applikation R
Einführung in R
# Funktionen ausführen
help(c)
# Hilfe für Funktion c aufrufen, Alternativ ?c
temperatur <- c(18, 22, 23, 24)
# Funktion c: fasst Werte in einer Liste zusammen
# ineinander verschachtelte Funktionen
temperatur <- c(18, 22, as.integer(runif(1, -12, 40)), 24)
# Variable mit dem Mittelwert aus temperatur füllen
ein_mittelwert <- mean(temperatur)
# 2 weitere mögliche Schreibweisen
ein_mittelwert <- mean(x = temperatur, trim = 0, na.rm = FALSE)
ein_mittelwert <- mean(temperatur, 0, FALSE)
# Logische Prüfungen
2 < 3 # Kleiner-Prüfung
2 > 3 # Größer-Prüfung
2 <= 3 # Kleiner-Gleich-Prüfung
2 >= 3 # Größer-Gleich-Prüfung
2 == 3 # Prüfung auf Gleichheit
2 != 3 # Prüfung auf Ungleichheit
temperatur < 8 & temperatur > -12 # & verknüpft Bedingungen
temperatur < 8 | temperatur > 0 # | oder StatementEinführung in R – Diagramme (Datei Diagramme.R auf Ilias)
# Library ourdata laden
library(ourdata)
# Balken-Diagramm, veranschaulicht die Verbindung zwischen einer
# numerischen und einer kategorialen Variablen. Das Balkendiagramm
# stellt jede Kategorie als Balken dar und spiegelt den entsprechenden
# numerischen Wert mit der Größe des Balkens wider.
barplot(koelsch$Koelsch)
# Streu-Diagramm, zeigt zwei numerische Variablen mit Punkten an,
# wobei jeder Punkt den Wert einer Variablen auf der x-Achse und den
# Wert der anderen Variablen auf der y-Achse darstellt.
plot(kirche$Austritte ~ koelsch$Koelsch)
# Boxplot-Diagramm, zeigt die Verteilung einer numerischen Variablen
# basierend auf fünf zusammenfassenden Statistiken: minimaler
# Nicht-Ausreißer; erstes Quartil; Median; drittes Quartil; und maximaler
# Nicht-Ausreißer. Außerdem zeigen Boxplots die Positionierung von
# Ausreißern und ob die Daten verzerrt sind.
boxplot(koelsch$Koelsch)Einführung in R – Diagramme (Datei Diagramme.R auf Ilias)
# Dichte-Diagramm, zeigt die Verteilung einer numerischen Variablen
# über ein kontinuierliches Intervall. Peaks eines Dichte-Diagramms
# visualisieren, wo sich die Werte numerischer Variablen konzentrieren.
plot(density(koelsch$Koelsch))
# Heatmap-Diagramm, visualisiert einzelne Werte einer Matrix mit Farben.
# Häufigere Werte werden typischerweise durch hellere rötliche Farben
# angezeigt und weniger häufige Werte werden typischerweise durch
# dunklere Farben angezeigt.
heatmap(cbind(fragebogen$alter, fragebogen$praxis))
# Linien-Diagramm, visualisiert Werte entlang einer Sequenz
(z.B. über die Zeit). Liniendiagramme bestehen aus einer x-Achse
# und einer y-Achse. Die x-Achse zeigt normalerweise die Sequenz
# und die y-Achse die Werte an, die jedem Punkt der Sequenz entsprechen.
plot(1:length(fragebogen$alter), fragebogen$alter, type = "l")Einführung in R – Diagramme (Datei Diagramme.R auf Ilias)
# Histogramm, gruppiert kontinuierliche Daten in Bereiche und stellt diese Daten als
# Balken dar. Die Höhe jedes Balkens zeigt die Anzahl der Beobachtungen in jedem Bereich an
hist(fragebogen$alter)

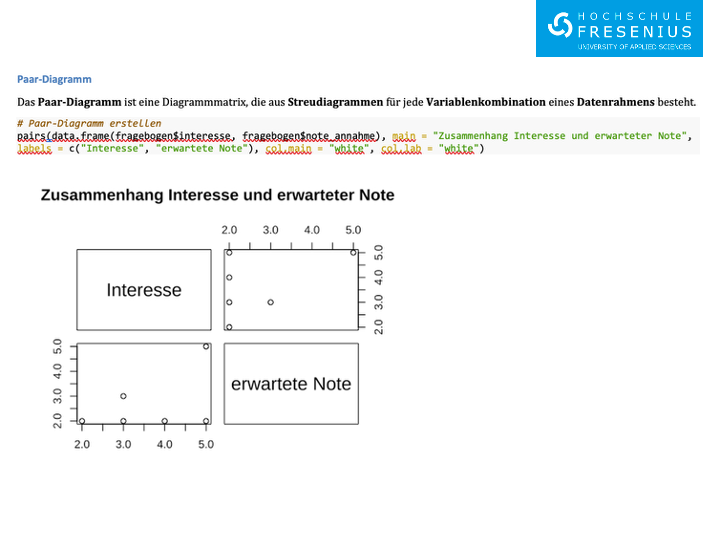

# Paar-Diagramm, ist eine Diagrammmatrix, die aus Streudiagrammen für jede Variablenkombination
# eines Datenrahmens besteht.
pairs(data.frame(fragebogen$kopf, fragebogen$note_mathe))
# Ein QQplot (oder Quantil-Quantil-Diagramm), bestimmt ob zwei Datenquellen aus einer gemeinsamen
# Verteilung stammen. QQplots ziehen die Quantile der beiden numerischen Datenquellen gegeneinander.
# Wenn beide Datenquellen aus derselben Verteilung stammen, fallen die Punkte auf einen Winkel von 45°
qqplot(fragebogen$kopf, fragebogen$note_mathe)
# Venn-Diagramm (oder Primärdiagramm; Mengendiagramm; Logikdiagramm), veranschaulicht alle möglichen
# logischen Beziehungen zwischen bestimmten Datenmerkmalen. Jedes Merkmal wird als Kreis dargestellt,
# wobei überlappende Teile der Kreise Elemente darstellen, die beide Merkmale gleichzeitig aufweisen.
library("VennDiagram")
plot.new()
draw.single.venn(area = 10)Einführung in R – Diagramme (Datei Diagramme.R auf Ilias)
# Kreis- oder Torten-Diagramm, sind zwar weit verbreitet, weisen jedoch einige Nachteile auf:
# a) Unterschiede zwischen den Anteilswerte sind weniger gut erkennbar,
# da dazu die Fläche der Kreissegmente verglichen werden muss
# b) bei vielen Kategorien wird die Darstellung schnell unübersichtlich
# c) sehr kleine Anteilswerte können oftmals nicht im Kreisdiagramm dargestellt werden
# Aufgrund dieser Nachteile bietet sich die Verwendung von Kreisdiagramme nur in
# selten Fällen an, meist liefern Punkt- oder Balkendiagramme bessere Darstellungen.
pie(table(iris$Species),
labels=c("Setosa", "Versicolor", "Virginica"),
col=grey(c(0.1, 0.4, 1)
)
)
# Alle Diagramme sind ganz einfach mittels der Funktion plotter() aus dem
# R-Paket ourdata ausführbar. Ohne Angabe von Parametern, wird ein Menü
# Nutzereingaben erfragen und anschließend das gewünschte Diagramm ausgeben.
library(ourdata)
plotter()Einführung in R – Diagramme (Datei Diagramme.R auf Ilias)
# Spiderweb-Diagramm, erlaubt die Darstellung numerischer Werte mehrerer Variablen. Im unten dargestellten Beispiel
# sind die mittleren Längen und Breiten der Blütenblätter der Schwertlilie eingezeichnet. Die Spitzen des Polygons geben
# den Wert für die entsprechende Variable an. Radial-Plots können so eine größere Zahl von numerischen Werten
# übersichtlich darstellen. Durch die charakteristischen Formen, die das durch die Werte gebildete Polygon annimmt,
# kann diese Art von Grafik auch zum Vergleich zwischen verschiedenen Subpopulationen oder Variablen dienen.
library(plotrix)
mean.iris <- c(mean(iris$Sepal.Length), mean(iris$Sepal.Width), mean(iris$Petal.Length), mean(iris$Petal.Width))
radial.plot(lengths=mean.iris,
rp.type="p",
line.col="blue",
labels=names(iris$Sepal.Length),
label.prop=1.1,
radlab=F,
radial.lim=c(0,6),
poly.col="transparent",
grid.col=gray(0.5),
grid.bg=gray(0.95),
grid.left=T,
grid.unit="cm",
point.symbols=20,
point.col="red",
lty="solid",
lwd=1,
mar=c(4,4,5,5),
main="Durchschnittliche Blattlängen")Fragebogen mit R auswerten (Datei Fragebogen.R auf Ilias)
getwd()
# aktuelles Arbeitsverzeichnis ausgeben, falls nicht richtig dann:
setwd("/<Userordner>/<name>/R") # Arbeitsverzeichnis, Userordner -> Mac: „Users“ / iPad: „home“
# Daten aus CSV Datei einlesen\
d <- read.csv("Fragebogen_Kopfumfang_Fach.csv") # Variable d Inhalt der CSV Datei zuweisen print(d)
# d ausgeben
summary(d$praxis) # Min. / Max., Median und arithmetisches Mittel berechnen # Diagramme erstellen, dass die (mögliche) Abhängigkeit zweier numerischer Variablen zeigt plot(d$note_mathe ~ d$kopf, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6)) boxplot(d$note_mathe ~ d$kopf, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6))
# Daten aus XML Datei einlesen d2 <- xmlToDataFrame("Fragebogen_Kopfumfang_Fach.xml")
# XML Datei als Data Frame einlesen print(d2)
# d2 ausgeben summary(d2$PRAXIS) # Min. / Max., Median und arithmetisches Mittel berechnen
# Diagramme erstellen, dass die (mögliche) Abhängigkeit zweier numerischer Variablen zeigt
plot(d2$NOTE_MATHE ~ d2$KOPF, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6)) boxplot(d2$NOTE_MATHE ~ d2$KOPF, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6))
# Skriptdatei (aus R Studio) in R Konsole ausführen
source("Fragebogen.R")Pakete in R installieren (Datei Pakete_in_R_installieren.R auf Ilias)
# XML Paket installieren
install.packages("XML")
# Paket installieren
library("XML")
# Paket laden, um es ausführen zu können
library("methods")
# abhängiges Paket laden
# Devtools installieren und laden und dann ourdata mittels github installieren und laden
install.packages("devtools", dependencies = TRUE)
library(devtools)
install_github("DrBenjamin/ourdata")
library(ourdata)
ourdata()
help(ourdata)
print(fragebogen)Im Skript (Pakete_in_R_installieren.R ) werden alle weiteren benötigten Pakete installiert, Zeile für Zeile ausführen und ggfs. die Installation mit Yes bestätigen.
4.c) Datenerfassung sowie das Einlesen der
Beispiel-Daten zur ersten Analyse
Komplexeres R Skript (Datei Komplexeres_R_Skript.R auf Ilias)
# Einfacher Vektor, die Funktion c kombiniert Werte in einen Vektor oder eine Liste
# fruitVec wird mit 4 Werten (Strings) gefüllt
fruitVec <- c("Apfel", "Banane", "Orange", "Birne")
# Einfache While-Schleife
# Funktion length: gibt die Länge eines/r Vektors / Liste aus
# Der Vektor fruitVec kann wie ein Array angesprochen werden, um die einzelnen Werte auszulesen
pos <- 1
while (pos <= length(fruitVec)) {
print(paste0("Die Frucht Nr. ", pos, " ist : ", fruitVec[pos]))
pos <- pos + 1
}
# Einfache For-Schleife
# Funktion paste0 verbindet Strings
# Funktion which ermittelt die Position eines Wertes im Vektor (bzw. Array)
for (fruit in fruitVec) {
print(paste0("Die Frucht Nr.", which(fruit == fruitVec), " ist: ", fruit))
}4.c) Datenerfassung sowie das Einlesen der
Beispiel-Daten zur ersten Analyse R Skript zum verarbeiten des Dating-Datensatzes (Datei Dating.R auf Ilias)
# Analyse des Dating-Datensatzes aus dem R-Paket 'pradadata'
# Die Daten wurden zuvor mittels Excel bereinigt (für die Analyse nicht sinnvolle
# Daten wurden entfernt, sowie von nominalen zu metrischen Werten transformiert
# z.B. char-Typen wie 'yes' und 'no' zu numerischen Typen wie '1' und '2'
# bereinigte Datei einlesen
Dates <- read.csv("./Daten/Dates.csv")
# selektieren von Vektoren / Spalten
Dates <- subset(Dates, select = c(car, Age, comm_type))
# Statistische Auswertungen
plot(Dates\$car \~ Dates\$comm_type, main = "Dating Datensatz", ylab = "Car", xlab = "Kommunikation",
xaxt = "n", yaxt = "n")
axis(1, at = c(1, 2)) # Achsenbeschriftung manuell hinzufügen - da jeweils nur '1' und '2' möglich sind,
axis(2, at = c(1, 2)) # sind Zwischenwerte auf der Achse irreführend
abline(lm(Dates\$car \~ Dates\$comm_type)) # Regressionsgerade
barplot(table(Dates\$car, Dates\$comm_type)) # Ausgabe HäufigkeitBeispiel-Daten zur ersten Analyse R Skript zum verarbeiten des Dating-Datensatzes (Datei Dating.R auf Ilias)
# Funktion 'transformer' aus dem 'ourdata' R-Package benutzen, um char-Typen in numierische Typen
# zu konvertieren, z.B. 'female' to '1' und 'male' zu '2' -> Alternative zur Excel Funktion 'Transform'
# Installieren oder Updaten von 'ourdata' R-Package, nur wenn noch nicht geschehen!
library(devtools)
install_github("DrBenjamin/ourdata", force = TRUE)
# Bibliotheken laden (nach Neustart von RStudio immer notwendig!)
library(ourdata)
library(pradadata)
# Hilfe-Seiten lesen!
help(ourdata)
help(transformer)
help(fragebogen)
# strawperson transformieren, char type -> numeric z.B. 'A' zu '1' und 'B' zu '2' etc.
trans_data <- transformer(subset(dating, select = strawperson), verbose = TRUE)
# den transformierten Vector (Werte) der Liste (data frame) zuweisen
dating$strawperson <- trans_data
# Statistische Auswertungen
plot(dating$car ~ dating$comm_type)
heatmap(cbind(dating$car, dating$comm_type))Beispiel-Daten zur ersten Analyse R-Skript zum Verarbeiten des Fragebogen-Datensatzes auf dem iPad (Datei Fragebogen_iPad.R auf Ilias)
# Diagrammausgabe auf dem iPad (keine grafische Schnittstelle) in PDF oder PNG Dateien
# Datensätze aus den Vorlesungen laden
library(ourdata)
print(kopfumfang) # Ergebnisse des Fragebogens ausgeben
str(kopfumfang) # Struktur von data frame kopfumfang ausgeben
summary(kopfumfang$praxis)# Min. / Max., Median und arithmetisches Mittel berechnen
# Diagramme erstellen und als PDF speichern
pdf("Plots.pdf")
# PDF Export auf iPad
plot(d$note_mathe ~ d$kopf, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6))
boxplot(d$note_mathe ~ d$kopf, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6))
dev.off()
# PDF Export beenden (notwendig, sonst leere Datei!)
# Diagramm (nur eines möglich!) erstellen und als PNG speichern
png("Plot.png")
# PNG Export auf iPad
plot(d$note_mathe ~ d$kopf, ylab = "Mathe Note", xlab = "Kopfumfang", ylim = range(1:6))
dev.off()
# PNG Export beenden (notwendig, sonst leere Datei!)Beispiel-Daten zur ersten Analyse.
Einlesen der Datensätze aus den Vorlesungen
RStudio ist eine vollständige IDE und man kann ohne zusätzliche Tools
Software entwickeln und diese für andere zur Verfügung stellen.
Das R-Paket ourdata mit den Datensätzen und Funktionen aus dem Unterricht
kann auf github.com eingesehen werden (README.md für Anleitung lesen):
- Repository ourdata
Installation und Anzeige von Hilfeseiten
library(devtools) # Library devtools laden, um install_github ausführen zu können
install_github("DrBenjamin/ourdata", force = TRUE) # Installation des R-Paketes
library(ourdata) # Library ourdata laden
help(ourdata). # Hilfeseite zum R-Paket anzeigen lassen
help(combine) # Hilfeseite zur Funktion *combine* anzeigen lassen
help(fragebogen) # Hilfeseite zum data frame *fragenbogen* anzeigen lassenR-Analyse-Workshop** Verwende beliebige Daten (aus dem Internet), um eine weitere Korrelations- analyse von zwei Datensätzen mit unterschiedlicher Quelle durchzuführen.
Mögliche Datensätze (zwei numerische Werte, sowie ein Matching nötig)
- Gesundheitsdaten (z.B. Lebenserwartung, Alkoholkonsum, Covid 19, etc.)
- Sozialdaten (z.B. Scheidungsrate, Singlequote, Lebensgewohnheiten, etc.)
- Technik (z.B. Prozessoren- oder KI-Entwicklung, Datenvolumen Internet, etc.)
- Sport (z.B. Fußballdaten, Wettspiel, Drivelänge beim Golf, etc.)
- Freizeit (z.B. Netflix & Co, Eiskonsum, Computerspiel, etc.)
Ablauf
- Datensatz suchen (z.B. auf Datenportalen wiehttps://stats.oecd.org/)
- Datensatz suchen (z.B. auf Webseiten wie Statista (https://de.statista.com) aufbereiten (Dezimaltrennung, Variablennamen, Spalten bereinigen)
Matching bzw. Bezugspunkt festlegen (z.B. in beiden Listen das Land)
Datensätze vereinen (mit Hilfe von Excel, VBA oder R)
Statistische Auswertung in R (Korrelationsanalyse)
R-Programmier-Workshop** (Datei R_Workshop.R auf Ilias) Aufgabe: Programmiere die VBA-Funktion Zusammenführen aus der Excel „Fragebogen“ in R nach, so dass:
- R direkt aus den beiden CSV-Dateien
- IMR: https://www.cia.gov/the-world-factbook/field/infant-mortality- rate/country-comparison
- HDI: https://worldpopulationreview.com/country-rankings/hdi-by-country
die passenden Spalten (Land, IMR und HDI) zusammenfügt
- alle Länder, zu denen keine HDI Angaben vorhanden sind gelöscht werden
- die Diagramm-Ausgaben die identischen Ergebnisse erzielen wie mit der Excel Zusammenführung
Hilfsmittel
- evtl. am verfügbaren VBA Code orientieren
- Google Suche (Stichwort „R Funktion xyz“)
- Stackoverflow (https://stackoverflow.com)- R-Hilfe-Seiten help(<Funktionsname>)
Methodik
- Theoretische Grundlagen der Korrelation Analyse
- Anwendung der Korrelations-Analyse mit Beispieldaten
5.a) Theoretische Grundlagen der Korrelation Analyse
Will man einen Zusammenhang zwischen zwei metrischen Variablen untersuchen, zum Beispiel zwischen dem Alter und dem Gewicht von Kindern, so berechnet man eine Korrelation. Diese besteht aus einem Korrelationskoeffizienten (rho bei Spearman) und einem p-Wert.
Der Korrelationskoeffizient gibt die Stärke und die Richtung des Zusammenhangs an. Er liegt zwischen -1 und 1. Ein Wert nahe -1 bezeichnet einen starken negativen Zusammenhang (z.B. „Mehr zurückgelegte Strecke mit dem Auto, weniger Treibstoff im Tank“). Ein Wert nahe 1 spricht für einen starken positiven Zusammenhang (z.B. „mehr Futter, dickere Kühe“). Kein Zusammenhang besteht, wenn der Wert nahe 0 liegt.
Der p-Wert sagt aus, ob es einen signifikanten Zusammenhang gibt. p-Werte kleiner als 0,05 werden als statistisch signifikant bezeichnet.
5.b) Anwendung der Korrelations-Analyse mit Beispieldaten
Korrelationsanalyse in R (Datei Korrelationsanalyse.R auf Ilias) am Beispiel der IMR (Infant Mortality Rate) und des HDI (Human Development Index)
# Bibliothek openintro (enthält Data Sets) laden
library(openintro)
print(infmortrate)
# Deutung des Datensatzes: Es ist neben dem Ländernamen nur der IMR enthalten,
# sonst keine zu vergleichenden Daten. Wir machen uns auf die Suche nach zu verwendenden Daten.
# Daten im Internet finden, infant mortality rate (imr) auf der Centrale Intelligence Agency (CIA)
# Webseite: https://www.cia.gov/the-world-factbook/field/infant-mortality-rate/country-comparison
# human development index (hdi) auf World Population Review Webseite:
# https://worldpopulationreview.com/country-rankings/hdi-by-country
# Daten im CSV-Format mit den Namen IMR.csv und HDI.csv speichern
# Ueberprüfen der Daten
imr <- read.csv("IMR.csv")
str(imr)
print(c(imr$value, imr$name))
hdi <- read.csv("HDI.csv")
str(hdi)
print(c(hdi$hdi, hdi$country))Korrelationsanalyse in R (Datei Korrelationsanalyse.R auf Ilias) am Beispiel der infant mortality rate (imr) und des human development index (hdi)
# Datensätze (Dataframes) kombinieren mit R-Erweiterung „sqldf“ um SQL Syntax verwenden zu können
imr_hdi <- sqldf('
SELECT imr.name AS "LAND", imr.value As "IMR", hdi.hdi AS "HDI" FROM imr
INNER JOIN hdi ON imr.name = hdi.country
ORDER BY imr.value DESC
')
str(imr_hdi)
print(imr_hdi)
# Kombinierte und bereinigte Daten auswerten
plot(imr_hdi$imr ~ imr_hdi$hdi, main = "IMR_HDI_Plot", ylab = "Säuglingssterblichkeit (per 1.000
Lebendgeburten)", xlab = "Human Development Index", ylim = range(1:110))
abline(lm(imr_hdi$imr ~ imr_hdi$hdi), col = "red") # Regressionsgerade
# Quantifizierung der Zusammenhänge mittels Spearman Korrelation Funktion
help(cor.test)
cor.test(imr_hdi$imr, imr_hdi$hdi, method="spearman", exact=FALSE)
# Ergebnis rho: -0.923 -> Negative bzw. Antikorrelation, da Wert nah bei 1
# Deutung rho: Wenn der HDI höher liegt, dann sinkt die IMR
# Ergebnis p-Wert: 2.2e-16 (Gleitkomma) -> 0.00000000000000022
# Deutung p-Wert: Er liegt unter 0.05, es gibt also eine statistische SignifikanzLinear Regress Analyse
- Theoretische Grundlagen der Linear Regression Analyse
- Anwendung der Linear Regression-Analyse mit Beispieldaten
Linear Regression-Analyse
Lineare Regression ist eines der nützlichsten Werkzeuge in der Statistik. Regressionsanalyse erlaubt es Zusammenhänge zwischen Parametern zu schätzen und somit ein erklärendes Model für das Auftreten gewisser Phänomene zu geben. Wirkliche Kausalität wird durch statistische Analysen dieser Art zwar nicht aufgedeckt, die Ergebnisse aus solchen Analysen können aber Hinweise in diese Richtung geben (Wozabal, 2007).
6.a) Theoretische Grundlagen der Linear Regression-Analyse
Linear Regression-Analyse in R (Lineare_Regressionsanalyse.R auf Ilias)
# R-Paket 'ourdata' laden und mittels Funktion 'combine' einen vergleichbaren Datensatz erstellen mit
IMR und HDI
library(ourdata)
df <- combine(imr$name, hdi$country, imr$value, hdi$hdi, col1 = "Land", col2 = "IMR", col3 = "HDI")
# Lineares Modell erstellen
mdl <- lm(IMR ~ HDI, data=df)

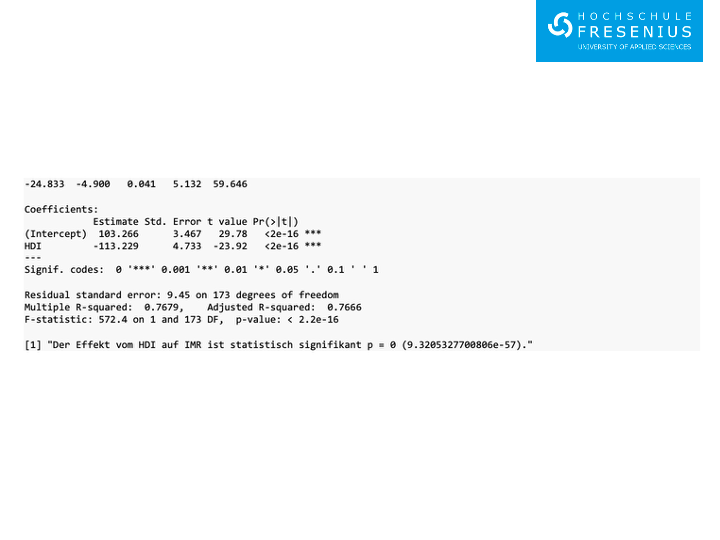

# 'summary' Funktion
summary(mdl)
# Den p-Wert für 'HDI' errechnen
matCoef <- summary(mdl)$coefficients
pval <- matCoef["HDI", 4]
print(paste0("Der Effekt vom HDI auf IMR ist statistisch signifikant p = ", round(pval, 2), " (", pval, ")."))
# Diagramm ausgeben
plot(df$HDI, df$IMR, xlab = "Prädiktor", ylab = "Ergebnis", col = "darkblue", pch = 16, main = "Lineare
Regression")
abline(mdl, col = "darkred")6.b) Anwendung der Linear Regression-Analyse mit Beispieldaten
Methodik: Basket Analyse (Association Rules)
- Theoretische Grundlagen der Basket Analyse
- Anwendung der Basket-Analyse mit Beispieldaten
Basket Analyse
Die Basket Analyse kann zur Entdeckung von Assoziationen und Korrelationen zwischen Elementen in riesigen transaktionalen oder relationalen Datensätzen führen.
Das Aufsuchen von Verbindungen zwischen verschiedenen Artikeln, die Kunden in ihre „Warenkörbe“ legen ist ein häufiger Einsatz der Analyse. Das Wissen um diese Assoziationen kann für Einzelhändler oder Vermarkter hilfreich sein, um Marketingstrategien zu entwickeln. Das geschieht, indem sie Erkenntnisse darüber gewinnen, welche Artikel von Kunden häufig zusammen gekauft werden.
Wenn Kunden beispielsweise Milch kaufen, wie wahrscheinlich ist es, dass sie auf derselben Fahrt zum Supermarkt auch Brot (und welche Brotsorte) kaufen? Diese Informationen können zu einer Umsatzsteigerung führen, indem sie Einzelhändlern helfen, selektives Marketing zu betreiben und ihren Verkaufsraum zu planen.
Methodik: Basket Analyse (Association Rules)
7.a) Theoretische Grundlagen der Basket Analyse
Basket Analyse
Stelle Dir das Universum einfach als eine Menge von Artikeln vor, die im Geschäft erhältlich sind. Jeder Artikel eine boolesche Variable, die das Vorhandensein oder Fehlen dieses Artikels darstellt. Jeder Korb kann nun durch einen booleschen Vektor von Werten repräsentiert werden, die diesen Variablen zugewiesen werden. Die booleschen Vektoren können von Kaufmustern analysiert werden, die Artikel widerspiegeln, die häufig verbunden oder zusammen gekauft werden. Solche Muster werden in Form von Assoziationsregeln dargestellt.
Basket Analyse in R (Datei Basket_Analyse.R auf Ilias)
# Bibliotheken laden
library(arules)
# Paket mit Mining Datensätzen und Assoziationsregeln
library(datasets) # OpenIntro Datensätze
# Data frame laden
data(Groceries)
# Frequenz Diagramm für die Top 20 Artikel erstellen
itemFrequencyPlot(Groceries, topN = 20, type = "absolute", horiz = TRUE)
# nach Milch suchen
itemFrequency(Groceries)[grep("milk", itemLabels(Groceries))]
# Die Regeln ableiten
rules <- apriori(Groceries, parameter = list(supp = 0.001, conf = 0.8))7.b) Anwendung der Basket-Analyse mit Beispieldaten
Basket Analyse in R (Datei Basket_Analyse.R auf Ilias)
# Zeige die Top 5 Regeln (nur 2 Nachkommastellen)
options(digits=2)
inspect(rules[1:5])
rules <- sort(rules, by="confidence", decreasing = TRUE)
rules <- apriori(Groceries, parameter = list(supp = 0.001, conf = 0.8, maxlen = 10))
# Paket mit Visualisations-Assoziationsregeln laden
library(arulesViz)
# Berechnungen der Matrix
subset.matrix \<- is.subset(rules, rules)\
subset.matrix[lower.tri(subset.matrix, diag = T)] <- NA
redundant <- colSums(subset.matrix, na.rm = T) >= 1
# Diagramm ausgeben
plot(rules, method = "graph", engine = "htmlwidget")Methodik: Cluster Analyse K-Means
- Theoretische Grundlagen der Cluster Analyse K-Means
- Anwendung der Cluster-Analyse K-Means mit Beispieldaten
K-Means Analyse
Der K-Means-Clusteralgorithmus ist definiert als eine unüberwachte Lernmethode mit einem iterativen Prozess, bei dem die Datensätze in eine Reihe von k Gruppen unterteilt werden, wobei k die vom Analysten vorgegebene Anzahl von Gruppen ist.
Bei diesem Algorithmus handelt es sich um einen iterativen Algorithmus, der den Datensatz entsprechend den Merkmalen in k vordefinierte, sich nicht überschneidende Cluster oder Untergruppen unterteilt. Er macht die Datenpunkte zwischen den Clustern so ähnlich wie möglich und versucht auch, die Cluster so weit wie möglich beizubehalten.
8.a) Theoretische Grundlagen der Cluster Analyse K-Means
K-Means Analyse in R (Datei K-Means.R aud Ilias)
# Bibliotheken laden
library(cluster) library(factoextra) library(pheatmap)
library(factoextra)
library(pheatmap)
# Datensatz von Verbrechern in den USA erstellen
mydata <- scale(USArrests)
# K-Means Clustering
fviz_nbclust(mydata, kmeans, method = "gap_stat")8.b) Anwendung der Cluster-Analyse K-Means mit Beispieldaten
K-Means Analyse in R (Datei K-Means.R aud Ilias)
# K-Means Clustering
set.seed(123)
# für die Reproduzierbarkeit
km.res <- kmeans(mydata, 3, nstart = 25)
# Visualisieren
fviz_cluster(km.res, data = mydata, palette = "jco", ggtheme = theme_minimal(), barfill = "red", barcolor = "red", linecolor = "red")
# Hierarchisches Clustering
# Cluster Denrogramm
res.hc <- hclust(dist(mydata), method = "ward.D2")
fviz_dend
(res.hc, cex = 0.5, k = 4, palette = "jco")
# Heatmap erstellen
pheatmap(t(mydata), cutree_cols = 4)Methodik: Neuronale Netze-Analyse
- Theoretische Grundlagen der Neuronale Netze Analyse
- Anwendung der Neuronale Netze-Analyse mit Beispieldaten
Neuronale Netze-Analyse
Ein neuronales Netz ist eine informationsverarbeitende Maschine und kann als Analogon zum menschlichen Nervensystem betrachtet werden. Genau wie das menschliche Nervensystem, das aus miteinander verbundenen Neuronen besteht, setzt sich ein neuronales Netz aus miteinander verbundenen informationsverarbeitenden Einheiten zusammen.
Die informationsverarbeitenden Einheiten arbeiten nicht auf eine lineare Weise. Vielmehr bezieht das neuronale Netz seine Stärke aus der parallelen Verarbeitung von Informationen, die es ihm ermöglicht, mit Nichtlinearität umzugehen. Neuronale Netze sind nützlich, um aus komplexen Datensätzen eine Bedeutung abzuleiten und Muster zu erkennen.
9.a) Theoretische Grundlagen der Neuronale Netze-Analyse
Neuronale Netze-Analyse in R (Datei Neuronale_Netze.R auf Ilias)
# Bibliothek 'neuralnet' laden library(neuralnet)
# Daten einlesen data <- read.csv("cereals.csv", header=T) print(data)
# Zufälliges Zusammenstellen samplesize = 0.60 * nrow(data) set.seed(80) index <- sample( seq_len ( nrow ( data ) ), size = samplesize )
# Erstelle Trainings- und Testdaten-Set
datatrain <- data[ index, ] datatest <- data[ -index, ]
# Daten für neurales Netzwerk skalieren
max <- apply(data , 2 , max) min <- apply(data, 2 , min) scaled <- as.data.frame(scale(data, center = min, scale = max - min))9.b) Anwendung der Neuronale Netze-Analyse mit Beispieldaten
Neuronale Netze-Analyse in R (Datei Neuronale_Netze.R auf Ilias)
## Neuronales Netz anpassen - Erstelle Trainings- und Testdaten-Set
trainNN <- scaled[index , ]
testNN <- scaled[-index , ]
# Neuronales Netz anpassen
set.seed(2) NN <- neuralnet(rating ~ calories + protein + fat + sodium + fiber, trainNN, hidden = 3 , linear.output = T)
# Diagramm erstellen plot(NN)

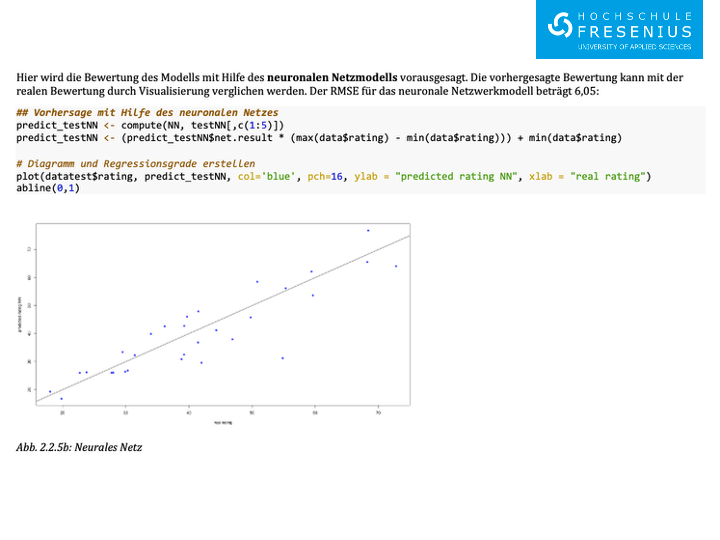

## Vorhersage mit Hilfe des neuronalen Netzes predict_testNN <- compute(NN, testNN[,c(1:5)]) predict_testNN <- (predict_testNN$net.result * (max(data$rating) - min(data$rating))) + min(data$rating)
# Diagramm und Regressionsgrade erstellen
plot(datatest$rating, predict_testNN, col='blue', pch=16, ylab = "predicted rating NN", xlab = "real rating") abline(0,1)Methodiken im Netz
Alle Methodiken sind mit Code und Diagrammen hier verfügbar.
Praktische Anwendung mit eigenen Daten / Ethik der Datenanalyse
- Auf Basis eigener Daten eine Analyse entwickeln
und die Anwendbarkeit prüfen - Die Ergebnisse als kurze Präsentationen darstellen und eine Hausarbeit erstellen
- Moralische und ethische Aspekte betrachten sowie den Datenschutz der Datenanalyse beurteilen und diskutieren
Hausarbeit und Präsentation
Auf den folgenden Seiten ist die zu erbringende schriftliche Leistung / Hausarbeit sowie die mündliche Leistung / Präsentation beschrieben. Diese sollen die theoretischen und praktischen Fähigkeiten abfragen, die im Fach Technical Applications & Data Analytics aufgebaut wurden.
Die Erstellung der Arbeit muss allen geltenden Anfordernissen einer wissenschaftlichen Arbeit genügen und muss als Struktur z.B. enthalten:
- Inhaltsverzeichnis
- Literaturverzeichnis / Quellenangaben
- Anhang
10.a) Auf Basis eigener Daten eine Analyse entwickeln und die Anwendbarkeit prüfen
Hausarbeit: „Die Datensammlung“ oder auch:
Was kann ich selber für Daten generieren? Oder welche Daten hat schon jemand gesammelt? Oder welche Daten werden von uns generiert?!
- Gewicht
- Klang (beim Schütteln)
- Inhalt (Figuren)
- Gelenkseinschränkungen
- Beweglichkeit der Wirbelsäule
- Koordination
- Sportart in der Jugend
- Was werden über uns für Daten in den Sozialen Medien / Internet gesammelt?
Beispiele
Auswahl:
- Entweder eigene Daten erheben (evtl. die Excel aus dem Unterricht verwenden) bzw. auf Datensammlungen zugreifen (Statista, WWW etc.) und diese kombinieren (mehrere Datensätze vereinen)
- Sport, Wettkampf und Wirtschaft
- Spiele (Brett- oder Computerspiele)
- Sozialdaten (Gesundheit, Bevölkerungsentwicklung, Dating)
- Kurioses und Lustiges (sei kreativ!)
- oder Analyse der Datensammlung von Tech-Großkonzernen (Google, Apple, MS etc.) im Hinblick auf den Umfang bzw. Kategorien (siehe Grafik Datensammler auf Ilias)
Ablauf (zu den ersten beiden Verfahren):
- Daten generieren / Auffinden von Daten
- Statistische Auswertung in R / R Studio (Beispiel R-Skripte zur Korrelationsanalyse auf Ilias zur Hilfe nehmen!)
- wissenschaftliche Arbei mit den Ergebnissen und Interpretationen verfassen
10. Praktische Anwendung mit eigenen Daten / Ethik der Datenanalyse 10.a) Auf Basis eigener Daten eine Analyse entwickeln und die Anwendbarkeit prüfen
Prüfungsleistung
- Hausarbeit in Form einer wissenschaftlich verfassten Arbeit mit statistischer Auswertung (muss in R / R-Studio durchgeführt worden sein!) über 12 - 15 Seiten -> per Mail an mich und auf Ilias hochladen bis zum 07.02.2022 23:55 Uhr
- Sofern eigene Daten erhoben wurden und die Excel-Datei „Fragebogen.xlsm“ verwendet und an die eigenen Erfordernisse angepasst wurde -> per Mail an mich und auf Ilias bis zum 07.02.2022 23:55 Uhr
- Ergebnisse als Präsentation bzw. als „Pitch“ (ca.15 – 20 Min.) vorführen am 17.12.2021 -> per Mail am Ende der Vorlesung an mich
10.b) Die Ergebnisse als kurze Präsentationen darstellen und eine Hausarbeit erstellen
Gliederung der wissenschaftlichen Arbeit (Vorschlag):
- Inhaltverzeichnis
- Hinführung zum Thema / Einleitung
- Idee hinter der Analyse
- Erwartungshaltung in Bezug auf die Ergebnisse
- Gegenwartsbezug (z.B. COVID-Relevanz)
- Technische Voraussetzungen
- verwendete Software (z.B. Excel, R), benutzte Hardware (z.B. iPad)
- Dateiformate (z.B. CSV), Datensatzformate (z.B. Tabellen)
- verwendete Software (z.B. Excel, R), benutzte Hardware (z.B. iPad)
- Methodisches Vorgehen
- Art der Arbeit (z.B. empirische Forschung)
- statistische Verfahren (z.B. Korrelationsanalyse), Diagrammarten (z.B. Boxplot)
- Art der Arbeit (z.B. empirische Forschung)
- Fazit und Zusammenfassung
- Ergebnisse und Diskussion
- moralische / ethische Betrachtung, Berücksichtigung des Datenschutzes
- Literaturverzeichnis
- Anhang (wird max. mit 3 Seiten zur Gesamtseitenanzahl angerechnet)
- eigenen R-Code / Excel- und VBA-Code
- Datenkonvertierungen und -bereinigungen (vorher / nachher)
Gliederung der Präsentation (Vorschlag):
- Einleitung
- Grundidee vorstellen
- Persönliche Erwartungshaltung an das Thema
- Quellen der Daten offen legen
- Präsentation und Interpretation der Ergebnisse
- Diagramme zeigen (z.B. in R oder Powerpoint-Foliensatz)
- Datensätze vorstellen (z.B. im Editor)
- Zusammenfassung
- moralische und ethische Aspekte betrachten
- Datenschutz der Datenanalyse beurteilen
10.c) Moralische und ethische Aspekte betrachten sowie den Datenschutz der Datenanalyse beurteilen und diskutieren
Gruppenarbeit
Die Aspekte von Datenerhebungen und der Verwendung von Daten im Hinblick auf Datenschutz und Sicherheit werden gemeinsam in der Vorlesung erörtert, um eine Sensibilisierung für das Thema zu erreichen.
Auch die Rolle von sogenannten Whistleblowern soll erwähnt werden.
Fragen
- Welche Arten von Daten gibt es?
- Welche davon sind besonders schützenswert?
- Welche Sicherheitsmechanismen benötigen sensible Daten?
Technical Applications & Data Analytics
R-Package ourdata
Das R-Paket ourdata ist im Rahmen der Vorlesungen in den Studiengängen Audiovisuelle Medien & Online Publishing und Game Design & Management entstanden. Es enthält einen Großteil der zu Übungszwecken verwendeten Datensätze, sowie einige selbst-programmierte Funktionen mit den sich diese Daten manipulieren bzw. Diagramme ausgeben lassen.
Daten data
Das R-Paket ourdata enthält folgende Daten:
- fragebogen – Kopfumfang und andere Merkmale aus dem GD- und AVM-Kurs. – Alter, Geschlecht, Mathenote, vor. Note, Angst, Interesse, Praxis
- hdi – Weltweiter Index der menschlichen Entwicklung.
- imr – Säuglingssterblichkeitsraten weltweit.
- kirche – Kirchenaustritte in Deutschland von 2017 bis 2020.
- koelsch – Konsum von Kölsch von 2017 bis 2020.
Mit der Funktion help() kannst Du Dir Hilfeseiten zu allen Datensätzen anzeigen lassen. Z.B. help(fragebogen) erklärt den Inhalt des Datenpaketes fragebogen.
Funktionen functions
Das R-Paket ourdata enthält folgende Funktionen:
- combine(x, y, …) – Kombiniert zwei Datensätze mit ID und Fremdschlüsselabgleich.
- ourdata()
- Druckt eine Willkommensnachricht aus.
- plotter(…)
- Zeichnet interaktiv mit variablen Daten verschiedene Diagramme.
- transformer(x, …)
- Transformiert Werte vom Typ char in numerische Werte, – z.B. female zu 1, male zu 2 und
diverszu 3.
- Transformiert Werte vom Typ char in numerische Werte, – z.B. female zu 1, male zu 2 und
- translate(x, target_lang) – Übersetzt Text in die Zielsprache mit der DeepL API.
Mit der Funktion help() kannst Du Dir Hilfeseiten zu allen Funktionen anzeigen lassen. Z.B. help(plotter) erklärt die Funktonsweise von der Funktion plotter().
GM_bac GM_bac & AVM_bac 5.Sem. AVM_bac 5.Sem.
In den Kursen GM_bac5 und AVM_bac5 im Fach Technical Applications & Data Analytics haben wir viele Themen der
Datenanalyse betrachtet und uns einige technische Applikationen genauer angeschaut. Der Schwerpunkt lag auf R, einer Statistik-Programmiersprache, mit der übrigens auch dieses Dokument erstellt wurde.
Auf Ilias sind die Vorlesungsfolien sowie alle R-Skripte und sonstiges Material. Hier findest Du in ansprechender Weise aufbereitet Diagramme oder statistische Methoden und deren R-Code (dieser liegt zusätzlich auf Ilias im Ordner “Beispiel-Datensätze, Python und R-Skripte”). Der Code wartet darauf von Dir ausprobiert zu werden!
